玉蒲团ⅲ艳乳欲仙欲水蜜桃,国产精品345在线播放,日本熟女,艳丽饱满的乳妇

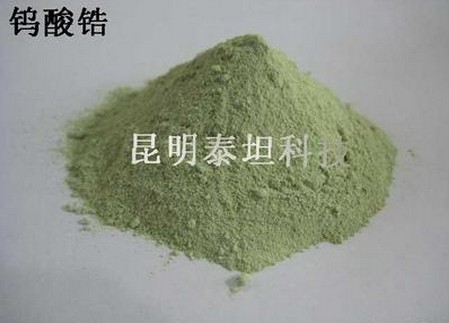

三月，春暖花開，春風憑借力，昆明泰坦科技負膨脹系數化學純鎢酸鋯一路暢銷，遠走北京、黑龍江、武漢、上海各地。此次合成的鎢酸鋯具有全致密、 ZrW2O8體分比高、基體金屬與ZrW2O8結合強度高、近零膨脹等優點，可用于精密光學平面鏡、光纖通信領域、醫用材料、低溫傳感器及日常生活等。

鎢酸鋯化合物在 0. 3～1 050 K溫度范圍內都表現出大幅度的各向同性負膨脹特征，因而受到人們的廣泛關注。先用共沉淀法合成 ZrW2O8 化合物前驅體粉末，再經低溫熱處理以及 1 200 ℃、2 h 復合成高純度的ZrW2O8 化合物，最后用壓力熔體浸滲法制備成 ZrW2O8 / 6013Al 復合材料。經過 X射線衍射分析、金相組織觀察與分析以及熱膨脹儀檢測，發現該復合材料有致密度高、ZrW2O8 體積分數大(80 %) 、膨脹系數低(5.3 ×10- 6/ K)等優點，與鋁合金材料(熱膨脹系數為 23. 4 ×10- 6 K- 1)相比，其熱學性能大大改善，具有很好的應用前景。

無與倫比的熱膨脹

使用化學共沉淀法成功地合成了負熱膨脹材料 ZrW2O8化合物，化合物純度較好。

用壓力熔浸法制備了鎢酸鋯/ 6013Al 復合材料，材料中鋁合金液均勻致密地分布在鎢酸鋯壓坯顆粒間隙中 ，沒有大面積聚結和偏析發生，同時組織細小，致密。

復合材料的熱膨脹性能與鋁合金材料相比，有了較大改善，其中熱膨脹系數僅為 5.3 ×10-6/ K,比鋁合金的 23. 4 ×10-6 K-1大大降低。
